Aumente a produtividade no projeto de ferramentas

Conjunto de aplicações voltadas para o projeto de ferramentas de corte e repuxo de grandes dimensões. Estas soluções têm por finalidade aumentar a produtividade dos usuários na definição do plano de métodos e projeto do ferramental.

Segue abaixo algumas das principais características do DYNAVISTA:

• Preparação dos dados através da edição da forma do produto, tais como: raios de concordância, preenchimento de vazamentos (existem diversas formas eficientes de calcular o fechamento dos furos), extensão do contorno do produto, visando calcular o desenvolvimento para a planificação da chapa do produto;
• Determinação da direção de estampagem é feita somente investigando a forma do produto. Quando o projeto avançado e a superfície da ferramenta forem conhecidos, então as distâncias entre estas geometrias também serão levadas em conta e a direção de estampagem poderá ser modificada se necessário;
• Suporta a verificação da seção da forma de um produto. Seções adicionais podem ser posicionadas de forma adjacente a forma do produto;
• Criação da superfície blank, já aplicada à deformação provocada pelo próprio peso da chapa, simulando assim o assentamento sobre a operação da ferramenta. Este cálculo de deformação é obtido através de um software de CAE;
• Criação de superfícies, visando extrapolar a borda do produto de acordo com o plano de métodos;
• Análise e definição da superfície do contorno do punção, com a ajuda de softwares de cálculo de desenvolvimento de chapa;

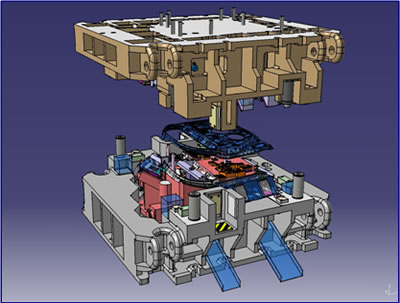

• Modelamento detalhado da ferramenta, através da criação de geometrias do enrugador, ajustes de folgas superiores e inferiores na matriz, melhoria da qualidade de superfícies deformadas, entre outros recursos;

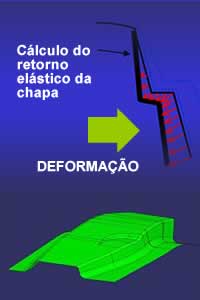

• Cálculo da compensação do retorno da chapa pelo efeito mola.
